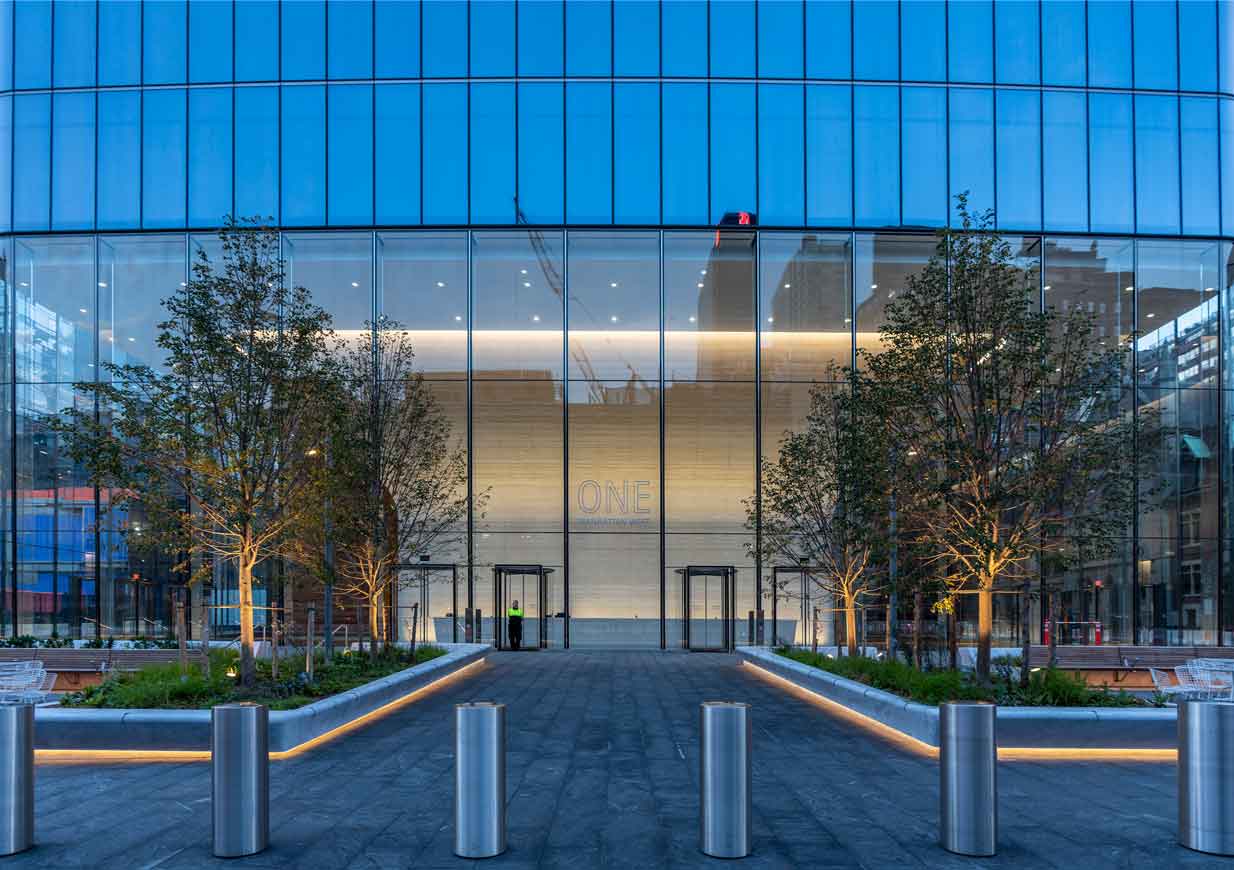

La façade du podium du One Manhattan West est un mur de verre structurel de 45 pieds (14 m) de haut construit par W&W Glass, LLC avec Eckersley O’Callaghan, LLC travaillant dans l’équipe de l’entrepreneur pour produire l’ingénierie finale et les dessins d’atelier.

LEED Gold
2024 International High-Rise Award — Shortlisted
2020 American Society of Civil Engineers (ASCE) Professional Project Award — Overall Project
2020 AIA New York’s Design Award — Architecture Merit
2020 AEI Excellence Award in Architectural Engineering Integration
2020 AEI Merit for Structural Systems Design
2020 AEI Professional Project Award — Overall Project

La façade se compose de panneaux de verre laminé d’environ 10 pieds (3 m) de large et de 15 pieds (4,5 m) de haut, qui sont recouverts de silicone structurel sur un profilé adaptateur en acier inoxydable fabriqué sur mesure, lui-même recouvert de silicone structurel sur des ailettes de verre structurel s’étendant sur toute la hauteur de 45 pieds, ce qui en fait l’une des plus grandes pièces en verre de la ville de New York.

En raison de la géométrie du bâtiment, la face est de la façade (entrée principale) suit une trajectoire radiale qui est différente au niveau du haut et du seuil ; ce qui fait que tous les panneaux du podium sont uniques et trapézoïdaux. En conséquence, les ailettes qui soutiennent ces panneaux ne sont pas verticales, le sommet de la façade surplombant la base d’environ 10 pouces (25 cm). Le système structurel du bâtiment, qui est dicté par les conditions du site, ne comporte pas de colonnes extérieures continues jusqu’au niveau du rez-de-chaussée, ce qui a posé des problèmes pour la conception de la façade, qui devait s’adapter aux mouvements différentiels relativement importants entre les connexions du seuil et du haut. Cela a conduit à la mise en place de fixations mécaniques à la fois au niveau du haut et du seuil, qui permettent aux ailettes de tourner et au bâtiment de se déplacer tout en maintenant la contrainte structurelle requise pour soutenir la façade.

Localisation
New York, NY

Maitre d’Ouvrage
Brookfield

Architecte
SOM
